גלגלות זנב
גלגלות זנב

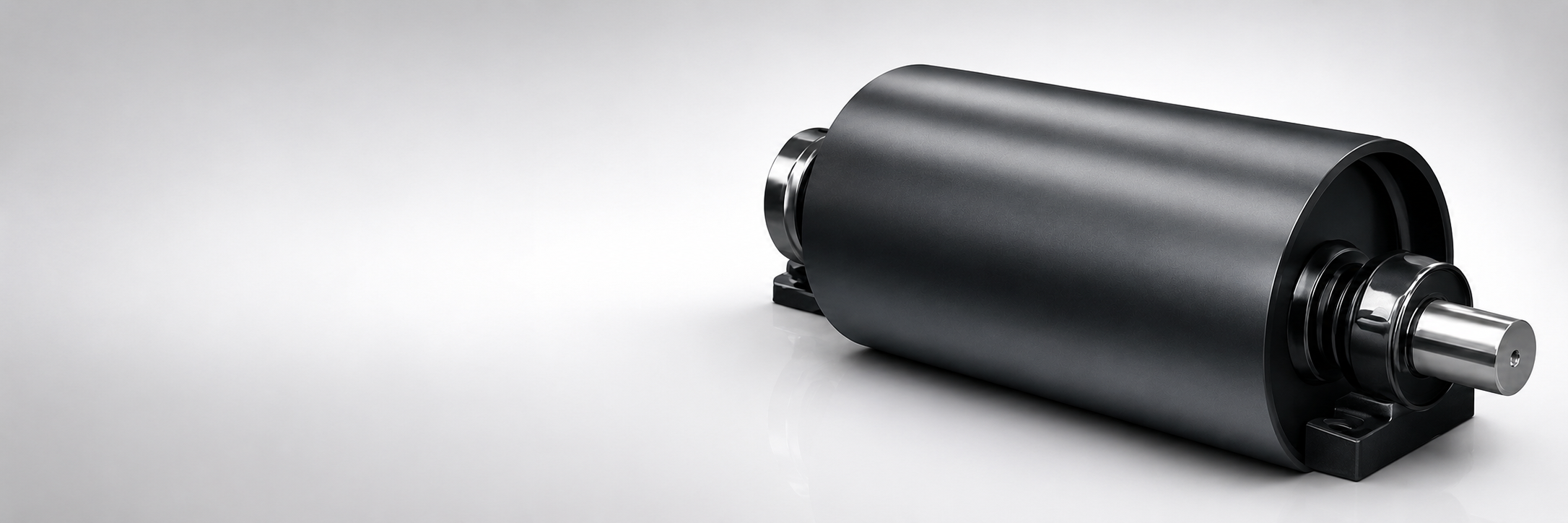

Tail pulleys are manufactured to support belt return and ensure stable tracking at the tail end of the conveyor. Moventis tail pulleys are designed with robust shell, shaft, and bearing arrangements to provide reliable operation and easy integration into conveyor systems.
| Parameter | Available Options / Range | Remarks |
|---|---|---|
| Pulley Type | Tail Pulley | Conveyor tail end |
| Pulley Diameter (Ø) | Ø250 – Ø800 mm | Custom diameters available |
| Face Width | According to belt width | Belt width + edge clearance |
| Shaft Diameter (Ø) | Ø40 – Ø160 mm | Selected based on pulley size & belt tension |
| Shaft Type | Solid shaft | Keyed as standard |
| Shaft Material | C45 / AISI 1045 | Higher grades on request |
| Shell Material | Carbon Steel (S235 / S355) | Machined & balanced |
| Pulley Surface Type | Plain / Wing pulley | Wing type for dirty or sticky materials |
| Lagging | Not lagged (standard) | Rubber lagging on request |
| Bearing Type | Spherical roller bearings | Long service life |
| Bearing Housing | SN / SNL plummer block | Standard |
| Balance Grade | Static / Dynamic | ISO balance standards |
| Design Standard | DIN / ISO | Customer standards possible |
| Operating Temperature | -20 °C to +80 °C | Extended range on request |
| Application Duty | Light / Medium / Heavy duty | — |
אודות גלגלות זנב
תופי זנב ממוקמים בקצה הטעינה של מערכות מסוע סרט, שבו חומר הגלם מוזן אל הגדיל הנושא של הסרט. כגלגלת בלתי מונעת, תפקידו של תוף הזנב הוא להפנות מחדש את הסרט החוזר מהגדיל החוזר בחזרה לגדיל הנושא, לתמוך בסרט תחת עומס זעזוע מהחומר הנכנס, ולשמור על עקיבת סרט נכונה בקצה ההזנה. בחירה ויישור נכונים של תוף הזנב הם קריטיים לאמינות המערכת — יישור שגוי בזנב הוא המקור הנפוץ ביותר לבעיות עקיבת סרט לאורך כל המסוע.
מבנה המעטפת עוקב אחר אותם עקרונות כמו תופי הנעה: מעטפת פלדה מרותכת המעובדת לסבולות קוטר הדוקות, מחוברת לציר דרך דיסקות קצה וטבורים בהתאמת לחיצה. משטח המעטפת לתופי זנב סטנדרטיים נשאר חלק (ללא ציפוי), שכן לא נדרשת אחיזה. עם זאת, ניתן לציין ציפוי גומי כאשר הצטברות החזרת חומר על הסרט החוזר גורמת לבלאי במעטפת החלקה, או כאשר הגלגלת משמשת ביישומים עם חומר שוחק במיוחד.
גלגלות מכונפות מהוות גרסה חשובה ליישומי זנב. תכן הכנף הפתוח מחליף את המעטפת הרציפה בסדרת כנפיים רדיאליות המרותכות לטבור, ומשאיר רווחים בין כנפיים סמוכות. חומר הלכוד בין גב הסרט למשטח הגלגלת יכול לברוח דרך רווחים אלה במקום להצטבר על המעטפת. פעולת ניקוי עצמי זו מונעת את ההצטברות הלא אחידה הגורמת לעקיבה שגויה של הסרט ולבלאי סרט מואץ ביישומי חומר מלוכלך או דביק.
בחירת המסבים לתופי זנב מתחשבת בעומס הרדיאלי המשולב ממתח הסרט ובעומס הזעזוע האנכי מחומר הנופל על הסרט באזור הטעינה. עומסי זעזוע הם דינמיים מאוד ויכולים להגיע לכמה פעמים עומס מתח הסרט הסטטי בעת טעינה כבדה. תכני שוקת בולמי זעזועים ומשטחי בלימת זעזועים מפחיתים את העומס הדינמי המועבר למסבי תוף הזנב, ומאריכים משמעותית את אורך חיי השירות של המסב והסרט ביישומי תפוקה גבוהה.
שאלות נפוצות ותשובות
תוף הזנב יושב בקצה הטעינה של המסוע — הנקודה שבה החומר מוכנס אל הסרט. תפקידיו העיקריים הם לתמוך בסרט החוזר, לבסס את כריכת הסרט הראשונית ולשמור על מתח ועקיבת סרט נכונים בקצה ההזנה. בניגוד לתוף ההנעה, תוף הזנב אינו מעביר מומנט; הוא פשוט מפנה מחדש את הסרט מהגדיל החוזר לגדיל הנושא תוך תמיכה בסרט תחת עומס החומר הנכנס.
קוטר תוף הזנב המינימלי נשלט על ידי סוג שלד הסרט (EP, NN, או חבל פלדה) ודרגת החוזק, בהתאם לתקני ISO/DIN. שימוש בגלגלת קטנה מהקוטר המינימלי גורם למאמץ כיפוף מוגזם בשלד הסרט בכל סיבוב, ומוביל להתקלפות מוקדמת או עייפות שכבות. תוף הזנב הוא בדרך כלל קטן יותר מתוף ההנעה, אך עדיין חייב לעמוד בדרישת הקוטר המינימלי עבור הסרט הספציפי שנבחר.
גלגלות מכונפות מצוינות כאשר החזרת חומר היא בעיה — במיוחד עם חומרים רטובים, דביקים או דקי-גרגר הנדבקים לגב הסרט. תכן הכנף הפתוח מאפשר לחומר הלכוד בין הסרט לגלגלת ליפול דרך הרווחים בין הכנפיים במקום להצטבר על משטח המעטפת. ללא זאת, הצטברות חומר גורמת לעומס סרט לא אחיד, בלאי סרט מואץ ובעיות עקיבה. גלגלות מכונפות אכן מטילות עומס סרט דינמי גבוה יותר ויש להתאים את גודלן בהתאם.
רוב מכלולי תוף הזנב משלבים מסגרות מתיחה מחורצות או מנגנוני מתיחת בורג המאפשרים התאמה רוחבית של מיקום הגלגלת. הטיה קלה של תוף הזנב — הרמת קצה אחד — גורמת לסרט לנדוד לכיוון הקצה הנמוך, מה שניתן לשימוש לתיקון עקיבה כרונית מחוץ למרכז. עם זאת, יש לטפל בתיקוני עקיבה תחילה על ידי יישור הגלילים הנושאים ובדיקת יישור הטעינה. הטיית הגלגלת היא מוצא אחרון ויש ליישמה בהדרגה במנות קטנות.
מסבי תוף זנב מדורגים בדרך כלל לאורך חיים L10 של 30,000–50,000 שעות בתנאי תפעול נקובים, בהתאם לבחירת המסב ומערך ההרכבה. מכיוון שתוף הזנב פועל באזור הטעינה — שבו רעידות סרט, עומסי זעזוע ונשפכת חומר הם הגבוהים ביותר — אטמי המסב והגנת הבית חשובים במיוחד. חדירת זיהום היא הגורם המוביל לכשל מסב מוקדם בתופי זנב, ולכן מומלצים אטמי מבוך ומרווחי מילוי גריז סדירים.
תופי זנב דורשים בדיקה תקופתית של משטח המעטפת לגבי הצטברות חומר או בלאי, מילוי גריז או החלפת מסבים, בדיקות מצב אטם, ואימות יישור הציר. יש לבדוק גלגלות מכונפות לגבי מקטעי כנף סדוקים או שחוקים. תופי זנב בסביבות מלוכלכות יש לבדוק בתדירות גבוהה יותר — במיוחד לאחר אירועי נשפכת חומר גדולים. יש לסוך את מנגנון המתיחה ולבדוק מתח סרט נכון, שכן סרט רפוי בזנב הוא גורם נפוץ לעקיבה שגויה ולנשפכת.
