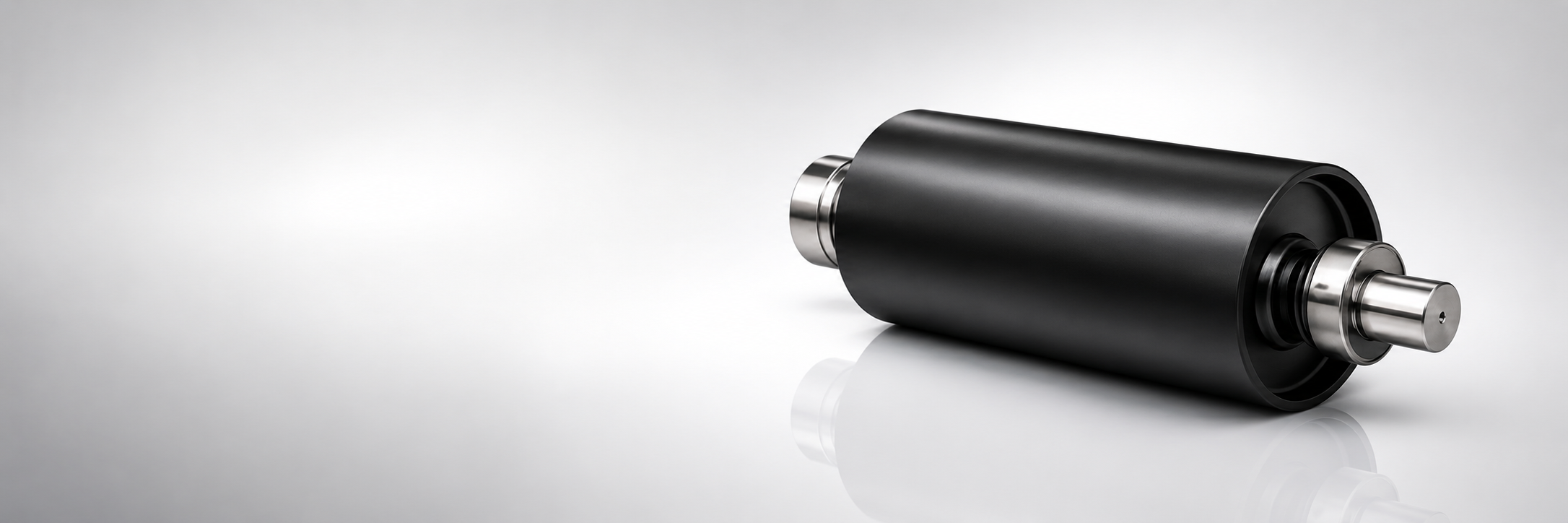

Spanntrommel

Eine Spanntrommel lenkt den Fördergurt innerhalb der Systemstruktur um – sie wird typischerweise verwendet, um die Richtung der Gurtbahn an Ecken, Übergängen oder Spannvorrichtungen zu ändern. Anders als Antriebs- oder Umlenktrommeln übertragen Spanntrommeln kein Drehmoment und tragen keine Materiallast; sie dienen ausschließlich dazu, den Gurt entlang einer definierten geometrischen Bahn zu führen. Häufige Anwendungen sind das Umlenken des Rücklauftrums um einen Schwerkraft-Spannrahmen, das Führen des Gurtes um eine Ecke der Förderbandstruktur oder das Leiten des Gurtes durch ein mehrgerichtetes Systemlayout.

Der Mindestdurchmesser der Spanntrommel hängt vom Karkassentyp des Gurtes (EP, NN oder Stahlseil), der Festigkeitsklasse und davon ab, ob die Umlenkung dem Gurt eine Standard- oder eine Gegenbiegung auferlegt. Standardbiegungen – bei denen sich der Gurt in dieselbe Richtung wie die Tragseite krümmt – haben eine geringere Mindestdurchmesseranforderung als Gegenbiegungen, die die Karkasse in der entgegengesetzten Richtung belasten. Der Mindestdurchmesser wird anhand von Gurttyp und -klasse aus ISO/DIN-Tabellen abgelesen und dann mit den geometrischen Anforderungen der Anlage abgeglichen.

Spanntrommeln berühren je nach Position im System entweder die Tragseite des Gurtes oder dessen Rücklaufseite. In beiden Fällen würde ein Belag die Reibungskraft auf die Gurtoberfläche erhöhen, ohne einen funktionalen Vorteil zu bieten – Spanntrommeln benötigen keine Traktion. Ein glatter, bearbeiteter Stahlmantel ist vorzuziehen, da er den Widerstand gegen die Gurtbewegung minimiert und den Verschleiß der Gurtoberfläche an der Kontaktstelle reduziert. Ein Belag vergrößert zudem den effektiven Trommeldurchmesser, der dann gegen die Mindestdurchmesseranforderungen neu berechnet werden muss.

Beide sind nicht angetriebene Umlenktrommeln, dienen aber unterschiedlichen Zwecken. Eine Ablenktrommel wird gezielt nahe der Antriebstrommel positioniert, um den Umschlingungswinkel des Gurtes zu vergrößern und die Antriebstraktion zu verbessern – ihre Position und ihr Winkel werden berechnet, um einen Zielumschlingungswinkel an der Antriebstrommel zu erreichen. Eine Spanntrommel wird überall sonst im Förderbandkreislauf eingesetzt, wo die Gurtbahn die Richtung ändern muss, etwa bei Spannvorrichtungen oder geometrischen Führungseinschränkungen. Ablenktrommeln sind typischerweise kleiner und so positioniert, dass sie den Umschlingungswinkel maximieren; Spanntrommeln werden für den Ablenkwinkel und die Gurtspannung an ihrem jeweiligen Standort dimensioniert.

Die radiale Last auf die Welle einer Spanntrommel wird durch die Vektorsumme der Gurtspannungen an beiden, dem einlaufenden und dem auslaufenden, Gurttrum bestimmt. Bei einem kleinen Ablenkwinkel ist die resultierende Last gering im Verhältnis zur Gurtspannung. Mit zunehmendem Ablenkwinkel in Richtung 180° nähert sich die resultierende Last dem Doppelten der Gurtspannung. Das bedeutet, dass Spanntrommeln an scharfen Richtungsänderungen sehr hohe Lagerlasten im Verhältnis zu ihrer Größe tragen, und die Lagerauswahl muss den Ablenkwinkel ausdrücklich berücksichtigen, anstatt eine vereinfachte Näherung zu verwenden.

Spanntrommeln erfordern eine regelmäßige Inspektion der Manteloberfläche auf Verschleiß oder Materialansammlung, Lagernachschmierung in den empfohlenen Intervallen, Prüfung des Dichtungszustands und die Überprüfung, ob die Trommel korrekt zur Gurtbahn ausgerichtet bleibt. Da Spanntrommeln oft in weniger zugänglichen Teilen der Förderbandstruktur angeordnet sind – innerhalb von Spannrahmen oder an Strukturübergängen –, werden sie bei der routinemäßigen Wartung häufig übersehen. Ein Lagerausfall an einer Spanntrommel kann zu Gurtfehlausrichtung und unerwarteten Ausfallzeiten führen, daher ist es wichtig, sie in ein strukturiertes vorbeugendes Wartungsprogramm einzubeziehen.
